Comment la tomographie industrielle à rayons X peut-elle aider votre activité ?

par Paul le 06 nov. 2023 à 13h59

Examiner l'intérieur d’un produit, d’un prototype, d'un composant ou d’une pièce de production peut sembler complexe, mais grâce à la tomographie industrielle par rayons X, il est désormais possible en quelques minutes d'imager l'intérieur de pièces, échantillons, matières, de manière non destructive.

Cette technologie apporte un avantage considérable et elle peut également servir d'outil de référence tout au long du cycle de vie du produit, de la R&D, à un potentiel SAV en passant par le contrôle qualité, l'inspection, la détection des défauts ou bien encore le contrôle dimensionnel des échantillons.

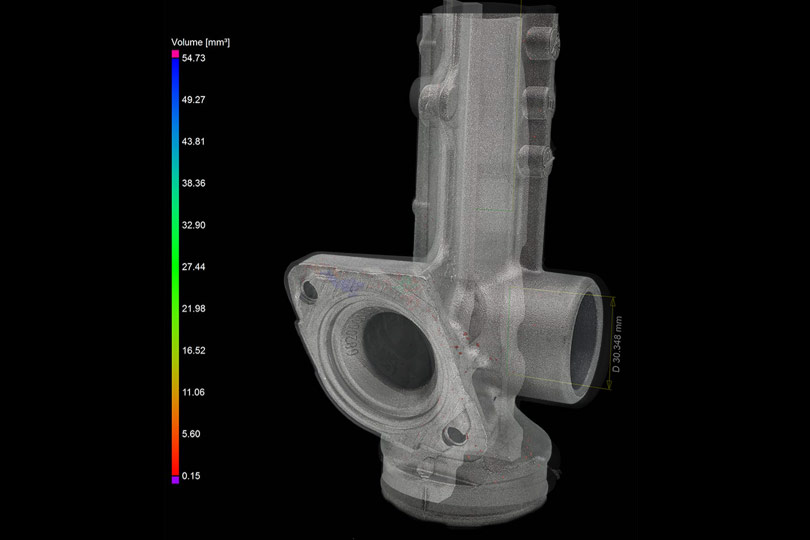

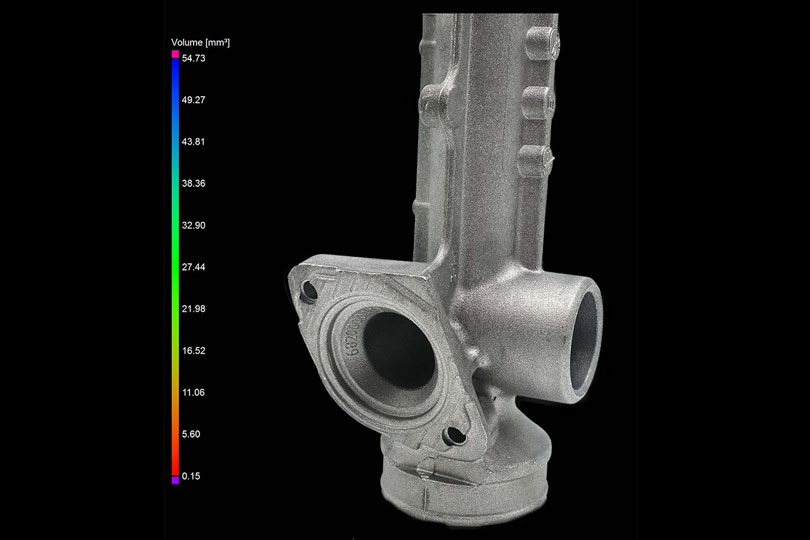

analyse pièce métal par tomographie
pièce en métal vue par rayons x

Qu'est ce que la tomographie industrielle ?

Rendre visible les choses cachées. Voilà comment l’on pourrait résumer le principe de la tomographie par rayons-X.

La tomographie est une technologie industrielle qui représente une avancée majeure dans le domaine de l'inspection non destructive, offrant une perspective révolutionnaire pour l'analyse des objets. Cette technologie utilise des rayons X pour obtenir des images détaillées en coupe transversale d'un objet. Contrairement aux méthodes d'inspection traditionnelles, la tomographie industrielle permet une visualisation tridimensionnelle, offrant ainsi une compréhension approfondie de la structure interne des matériaux. Cela s'avère particulièrement crucial dans des secteurs tels que la fabrication, l'aérospatiale, le médical et l'électronique, où la détection précoce de défauts ou d'anomalies peut avoir un impact significatif sur la qualité et la sécurité des produits.


En tant que moyen non destructif, l’inspection par tomographie industrielle permet d'analyser des échantillons sans compromettre leur intégrité, offrant ainsi une solution précieuse pour l'assurance qualité et le contrôle des processus de production. Son application étendue dans des domaines aussi divers que la recherche scientifique, le contrôle qualité et la maintenant préventive en fait une technologie incontournable pour les entreprises à la pointe de l'innovation et de l'excellence industrielle.

Pour mieux comprendre le fonctionnement d'un tomographe nous vous expliquons tout dans notre article Comment utiliser équipement de tomographie industrielle à rayons X ?

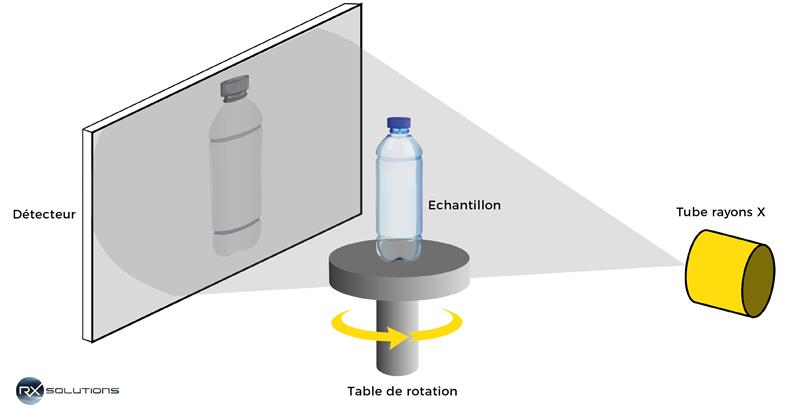

Fonctionnement d'un tomographe

LES phases du projet où la tomographie par rayons X peut vous accompagner :

Phases de développement produit - R&D

Participe au processus de conception des produits   grâce à l'analyse des données générées en 3D. La tomographie permet de contrôler la santé matière de divers matériaux qui pourront entrer dans la conception de votre nouveau produit. Elle permet également de réduire le nombre d'itérations nécessaires, ainsi que le nombre de prototypes à réaliser car il s'agit d'un contrôle non destructif.


Production

Permets de procéder au contrôle qualité des pièces, aux contrôles métrologiques avec des mesures dimensionnelles, quantifier les porosités etc... afin d'évaluer la consistance et la répétabilité des pièces au cours du processus de fabrication afin d'améliorer la qualité du produit tout au long de son cycle de vie.


Rétroconception

Inspecte les mesures et permet de réaliser une réplique d'un produit existant lorsque les données de conception et de fabrication de celui-ci ne sont pas disponibles. De nombreuses industries ont recours au retro-ingineering pour leurs propres pièces, des pièces souvent anciennes où il n'y a pas de fichier CAO ou pour étudier des pièces de la concurrence par exemple.

Technologie de mesure sans contact

Non destructive et sans contact, cette technologie permet l'inspection de multiples composants industriels. En assurant une précision de l'ordre du micron, la tomographie devient une technique essentielle pour qualifier et inspecter pièces et/ou assemblages complexes.


Technologie de mesure avec contact

Capture des points relatifs les uns aux autres afin d'analyser des volumes localisés de l’objet

Secteurs types utilisant la tomographie industrielle:

Beaucoup d’industries telles que l'automobile et l'aérospatiale, la fonderie, les arts, l'industrie plastique... utilisent la technologie de la tomographie à rayons X avec un objectif commun : améliorer leur productivité grâce à la possibilité d'effectuer des recherches de haut niveau et à la précision des pièces.

Automobile

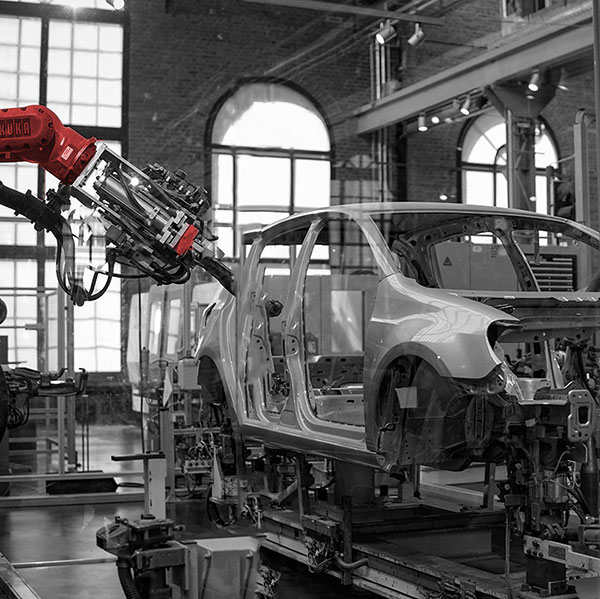

Le secteur de l’automobile produit des millions de pièces tous les ans, allant des petits composants aux plus grosses pièces. De nombreux process sont déjà en place, mais l’intégration de la tomographie par rayons X permet de compléter et d'ouvrir le champ des possibilités en matière de contrôle qualité non destructif. Dans un environnement de production automatisé, la tomographie par rayons X contribue à maintenir des normes élevées de précision et de qualité, assurant ainsi la conformité aux modèles virtuels et renforçant la sécurité des véhicules.

E-mobilité

L’industrie de l’e-mobilité (véhicules électriques, vélos électriques, trottinettes etc...) est en pleine explosion. De plus en plus de monde adopte la mobilité dite douce. Et pour suivre le rythme, les fabricants de batteries doivent s’adapter. Contrôler l’intérieur d’une batterie sans la détruire est impossible, aussi, La tomographie à rayons X apporte une solution en veillant à ce que chaque composant soit vérifié et analysé en profondeur



Aerospace

Performance, fiabilité, innovation, exigence, normes, c’est ainsi que l’on peut résumer les secteurs de l’aérospatiale, aéronautique et défense. Le moindre élément se doit d’être contrôlé, sous tous les angles et pouvoir le faire de manière non destructive grâce à un CT scan permet de processus de contrôles plus rapides, sûrs et efficaces.



Fabrication Additive

De la poudre à la pièce finale, tout peut-être inspecté par tomographie en fabrication additive. Si l’impression 3D a longtemps été une technologique pour le prototypage et la très petite série, la technologie, les machines et matières ne cessent de se développer pour devenir une technologie de production à part entière. Un problème récurrent avec les composants imprimés en 3D en couche par couche est le manque de répétabilité et de reproductibilité dans le processus de fabrication. Il est donc crucial de pouvoir inspecter aussi bien l’aspect interne, qu’externe de la structure.



Automobile

Le secteur de l’automobile produit des millions de pièces tous les ans, allant des petits composants aux plus grosses pièces. De nombreux process sont déjà en place, mais l’intégration de la tomographie par rayons X permet de compléter et d'ouvrir le champ des possibilités en matière de contrôle qualité non destructif. Dans un environnement de production automatisé, la tomographie par rayons X contribue à maintenir des normes élevées de précision et de qualité, assurant ainsi la conformité aux modèles virtuels et renforçant la sécurité des véhicules.

E-mobilité

L’industrie de l’e-mobilité (véhicules électriques, vélos électriques, trottinettes etc...) est en pleine explosion. De plus en plus de monde adopte la mobilité dite douce. Et pour suivre le rythme, les fabricants de batteries doivent s’adapter. Contrôler l’intérieur d’une batterie sans la détruire est impossible, aussi, La tomographie à rayons X apporte une solution en veillant à ce que chaque composant soit vérifié et analysé en profondeur



Aerospace

Performance, fiabilité, innovation, exigence, normes, c’est ainsi que l’on peut résumer les secteurs de l’aérospatiale, aéronautique et défense. Le moindre élément se doit d’être contrôlé, sous tous les angles et pouvoir le faire de manière non destructive grâce à un CT scan permet de processus de contrôles plus rapides, sûrs et efficaces.



Fabrication Additive

De la poudre à la pièce finale, tout peut-être inspecté par tomographie en fabrication additive. Si l’impression 3D a longtemps été une technologique pour le prototypage et la très petite série, la technologie, les machines et matières ne cessent de se développer pour devenir une technologie de production à part entière. Un problème récurrent avec les composants imprimés en 3D en couche par couche est le manque de répétabilité et de reproductibilité dans le processus de fabrication. Il est donc crucial de pouvoir inspecter aussi bien l’aspect interne, qu’externe de la structure.



Médical

Pièces précises, complexes, parfois uniques, de la recherche à l’implémentation dans le corps humain, le processus de validation est souvent long et éprouvant dans le médical. La santé matière est primordiale quand on parle de mettre un corps étranger dans un corps humain. La tomographie par rayons X offre donc de nombreux avantages comme repérer des défauts, des cavités, des zones avec des porosités ou encore des fissures afin de limiter les interventions.



Moulage par injection

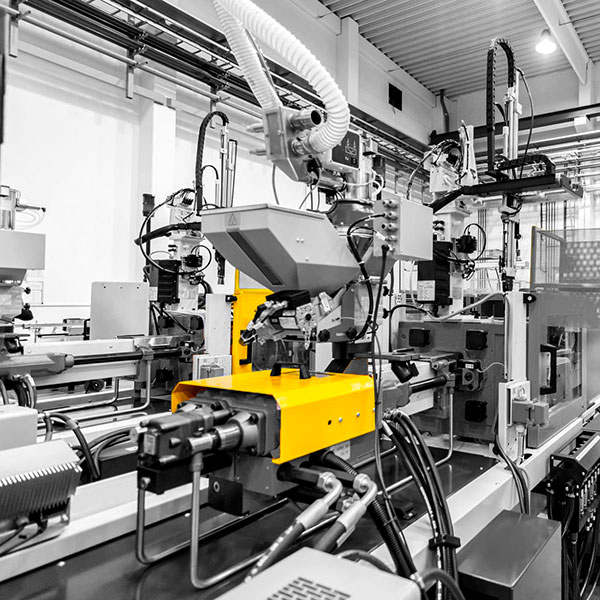

Des millions de pièces sont conçues en moulage par injection tous les jours à travers le monde. Aussi contrôler chaque pièce, même avec des temps de scan très courts, cela reste complexe. Alors qu’inspecter la santé matière, des échantillons et les moules qui vont former les pièces, là la tomographie industrielle se révèle parfaite.



Recherche académique - Science

Paléontologie, science des matériaux, géologie, biologie, la tomographie par rayons X est maintenant de plus en plus présente dans les domaines scientifiques. Pouvoir scanner à échelle macro ou nano, analyser et reconstruire ensuite en 3D de manière non destructive une matière, un minéral, un échantillon organique, un fossile, autant de possibilités offertes grâce à la tomographie.


Electronique

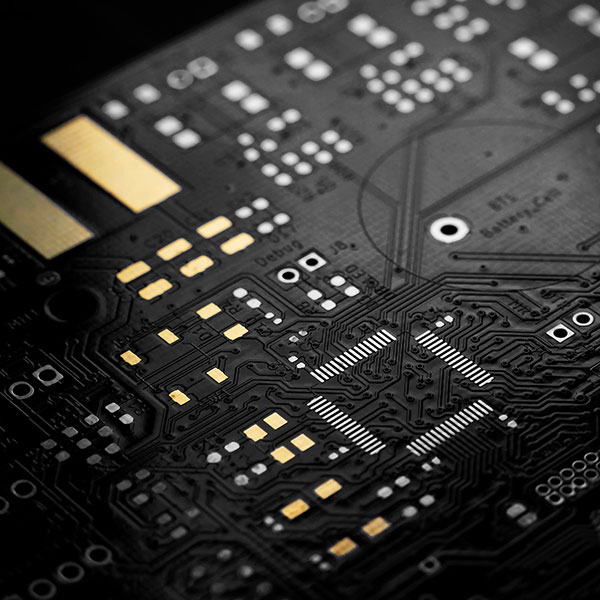

De la micropuce aux circuits imprimés, l'électronique est présente dans tous les secteurs industriels. Aussi, afin de garantir la qualité et l'intégrité des composants, l'utilisation de la tomographie industrielle pour pouvoir inspecter chaque couche permet un vrai gain de temps et d'argent.



Médical

Pièces précises, complexes, parfois uniques, de la recherche à l’implémentation dans le corps humain, le processus de validation est souvent long et éprouvant dans le médical. La santé matière est primordiale quand on parle de mettre un corps étranger dans un corps humain. La tomographie par rayons X offre donc de nombreux avantages comme repérer des défauts, des cavités, des zones avec des porosités ou encore des fissures afin de limiter les interventions.



Moulage par injection

Des millions de pièces sont conçues en moulage par injection tous les jours à travers le monde. Aussi contrôler chaque pièce, même avec des temps de scan très courts, cela reste complexe. Alors qu’inspecter la santé matière, des échantillons et les moules qui vont former les pièces, là la tomographie industrielle se révèle parfaite.



Recherche académique - Science

Paléontologie, science des matériaux, géologie, biologie, la tomographie par rayons X est maintenant de plus en plus présente dans les domaines scientifiques. Pouvoir scanner à échelle macro ou nano, analyser et reconstruire ensuite en 3D de manière non destructive une matière, un minéral, un échantillon organique, un fossile, autant de possibilités offertes grâce à la tomographie.


Electronique

De la micropuce aux circuits imprimés, l'électronique est présente dans tous les secteurs industriels. Aussi, afin de garantir la qualité et l'intégrité des composants, l'utilisation de la tomographie industrielle pour pouvoir inspecter chaque couche permet un vrai gain de temps et d'argent.



Pour toutes ces industries et bien d'autres, la tomographie industrielle à rayons X contribue à réduire la durée des cycles de développement en R&D, à faciliter l'analyse des défaillances et à amélioorer la qualité et la  maîtriser le processus de fabrication.
Et si vous ne disposez pas d'un tomographe sur site pour rélaliser l'inspection de vos pièces, il est toujours possible de passer par un service de prestations .
