LOGICIEL DE TOMOGRAPHIE
x-act



Innovant, Puissant et Intuitif

Éliminez les incertitudes grâce à des résultats précis pour vos pièces en radiographie 2D et en tomographie 3D. Inspectez simplement les aspects structurels et dimensionnels de vos pièces, rapidement et en détail.



X-Act
LOGICIEL TOUT-EN-UN

De la configuration du système au rendu 3D du scan, tout est réuni en un seul logiciel

Le logiciel X-Act développé par RX Solutions intègre une interface complète pensée pour faciliter l'inspection avec précision de vos échantillons. Ce n'est pas seulement un logiciel d'acquisition et de reconstruction, c'est avant tout une solution avancée qui intègre un grand nombre de fonctionnalités permettant d'obtenir toujours les meilleurs résultats possibles, quel que soit l'échantillon.

Une meilleure expérience utilisateur s'accompagne d'une grande puissance

    X-Act est un outil très puissant capable de s'adapter à tous les profils et besoins des utilisateurs. Simple, intuitif avec une prise en main facile, la tomographie 3D est rendue accessible à tous les utilisateurs - de l'expert au débutant. X-Act, en tant que solution tout-en-un, comprend trois modes d'utilisation : X-Act Expert (logiciel classique), Acquisition guidée (guide pas à pas avec suggestions de réglages), Wizard (entièrement automatisé pour moins d'efforts).

un logiciel
des bénéfices multiples

Des résultats précis et rapides

Le logiciel X-Act de RX Solutions permet d'inspecter et d'analyser l'échantillon en détail. Quel que soit le matériau de votre échantillon, vous obtiendrez des résultats précis et détecterez les moindres détails.

Trois modes d'utilisation inclus

X-Act est développé pour s'adapter à tout profil d'utilisateur. Quelles que soient vos connaissances, que vous soyez expert ou débutant, il existe un mode d'utilisation pour vous (X-Act Expert, Acquisition guidée, mode Wizard) pour obtenir des résultats de la plus haute qualité.

Des stratégies de scan multiples

Doté d'un grand nombre de fonctionnalités, X-Act vous permet de définir les paramètres parfaits pour le processus de numérisation, pour tout type d'échantillon. X-Act permet de multiples stratégies de scan, du mode de scan CT conventionnel aux multiples capacités d'acquisitions avancées, telles que l'hélicoïdal, la laminographie, le zoom sur la région d'intérêt, la 4D dynamique...

Retour sur investissement rapide

X-Act est inclus à l'achat de n'importe quel de nos systèmes de tomographie. Le logiciel a été programmé pour être facilement exploité pour nos développements matériels, conçus pour réduire les coûts et être un investissement durable.

Des résultats précis et rapides

Le logiciel X-Act de RX Solutions permet d'inspecter et d'analyser l'échantillon en détail. Quel que soit le matériau de votre échantillon, vous obtiendrez des résultats précis et détecterez les moindres détails.

Trois modes d'utilisation inclus

X-Act est développé pour s'adapter à tout profil d'utilisateur. Quelles que soient vos connaissances, que vous soyez expert ou débutant, il existe un mode d'utilisation pour vous (X-Act Expert, Acquisition guidée, mode Wizard) pour obtenir des résultats de la plus haute qualité.

Des stratégies de scan multiples

Doté d'un grand nombre de fonctionnalités, X-Act vous permet de définir les paramètres parfaits pour le processus de numérisation, pour tout type d'échantillon. X-Act permet de multiples stratégies de scan, du mode de scan CT conventionnel aux multiples capacités d'acquisitions avancées, telles que l'hélicoïdal, la laminographie, le zoom sur la région d'intérêt, la 4D dynamique...

Retour sur investissement rapide

X-Act est inclus à l'achat de n'importe quel de nos systèmes de tomographie. Le logiciel a été programmé pour être facilement exploité pour nos développements matériels, conçus pour réduire les coûts et être un investissement durable.


X-act : Un Logiciel puissant
radioscopie, Acquisition et Reconstruction

Radioscopie

Inspection temps-réel



La radiographie est facile et rapide avec X-Act. Des filtres logiciels sont inclus pour améliorer la netteté et le contraste. Des mesures 3D peuvent être prises directement sur les radios.



Acquisition

Projections radios sur 360°



La pièce préalablement positionnée dans l'équipement effectue une rotation sur 360°. Lors de cette rotation, un ensemble de projections radios sont acquises sous différents angles.



Reconstruction

Obtention d'un volume 3D



L'ensemble des projections réalisées pendant la phase d'acquisition sont reconstruites sous forme de volume 3D. Le volume ainsi généré servira de base à la troisième étape optionnelle : le post-traitement.




STRATégies de scan de X-Act





X-ACT CT RECONSTRUCTION
CORRECTION D'artefacts avancée

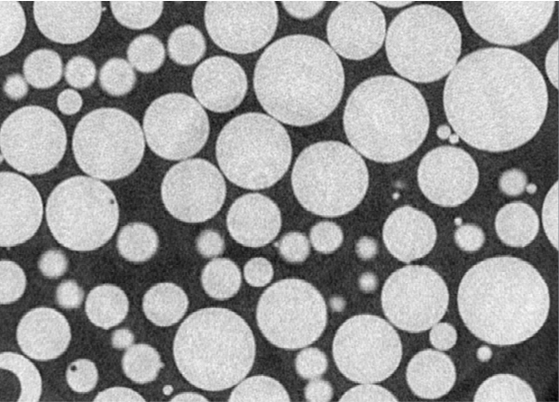

artefacts de contraste - nanotomographie
artefacts en nanotomographie

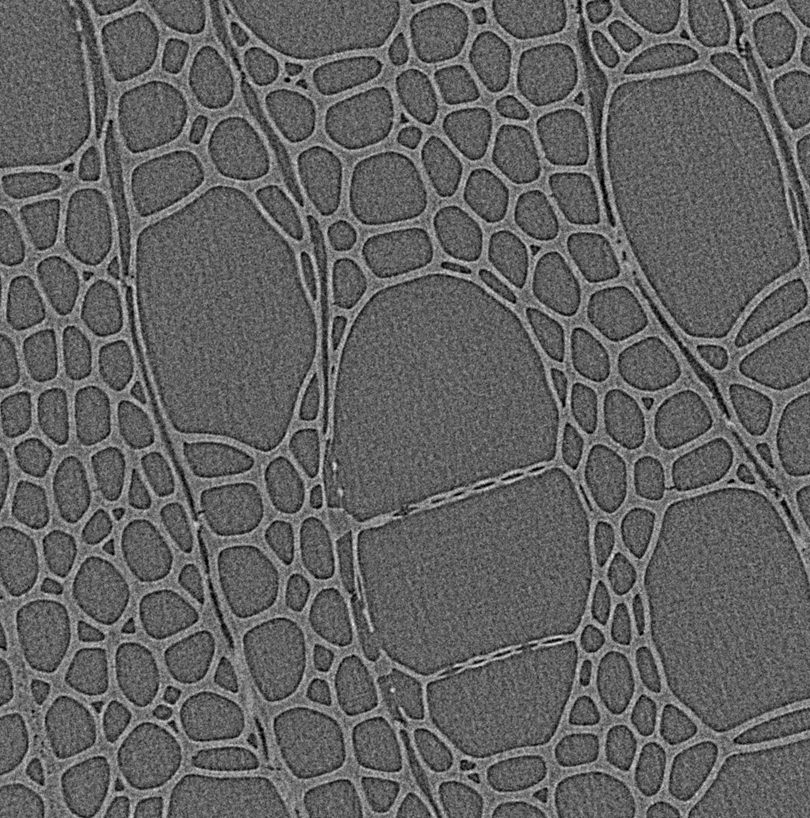

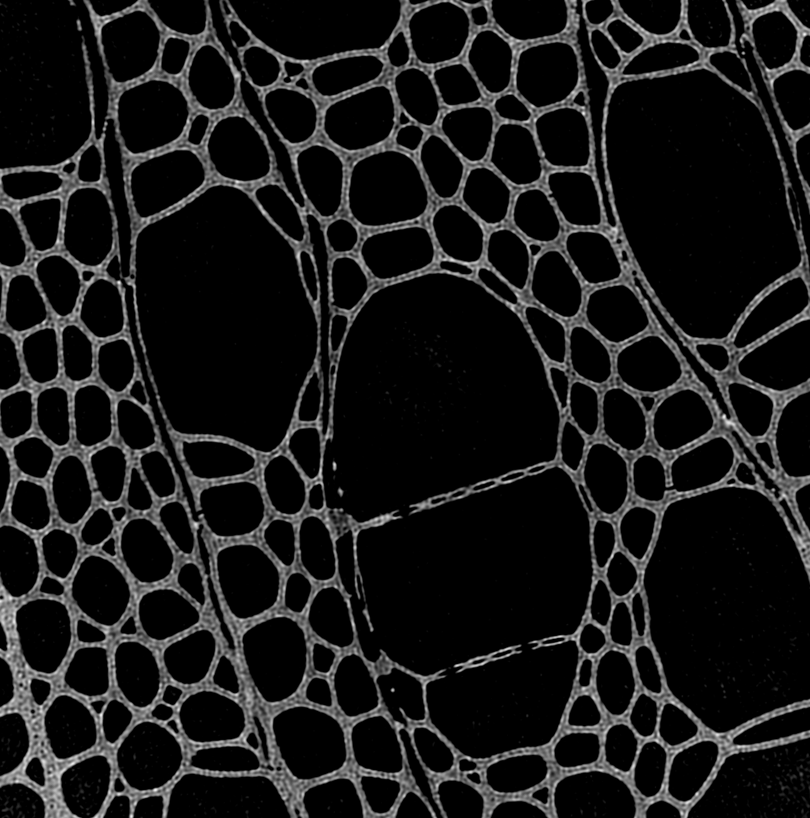

Contraste de phase


La haute résolution en nano-tomographie par rayons X entraîne souvent l'apparition de la diffusion aux petits angles, également connue sous le nom d'artefacts de contraste de phase, en particulier avec les matériaux à faible absorption. Les contributions du signal de phase ne sont plus négligeables par rapport à l'absorption des rayons X, ce qui entraîne un nouveau phénomène de contraste qui offre des améliorations des bords, mais un contraste d'absorption plus faible entre les phases.

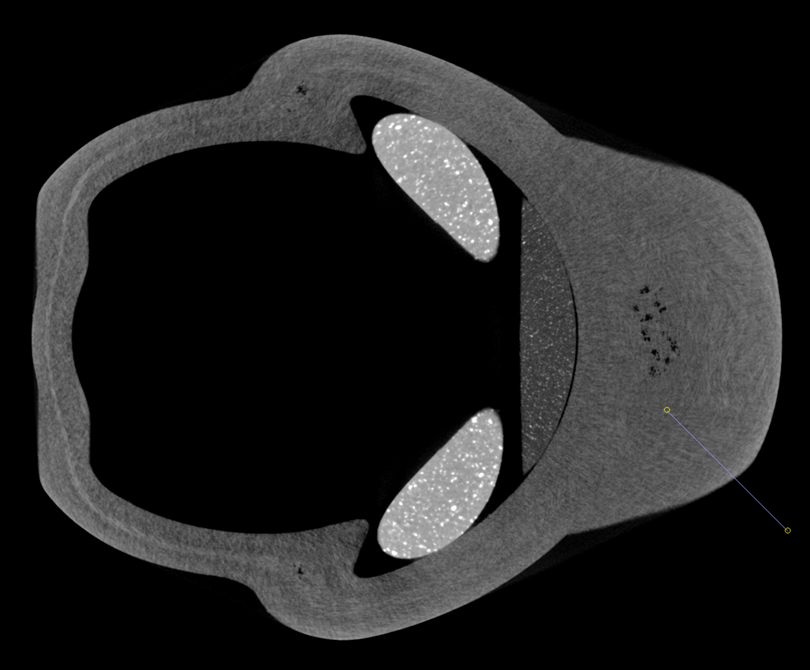

Durcissement de faisceau


Cette correction vous permet de supprimer les artefacts de durcissement du faisceau, qui apparaissent au voisinage de composants de forte densité.

Il s'agit d'un algorithme guidé par l'utilisateur qui offre un moyen simple de calculer la courbe des photons d'absorption estimée et de corriger la déviation de l'image.

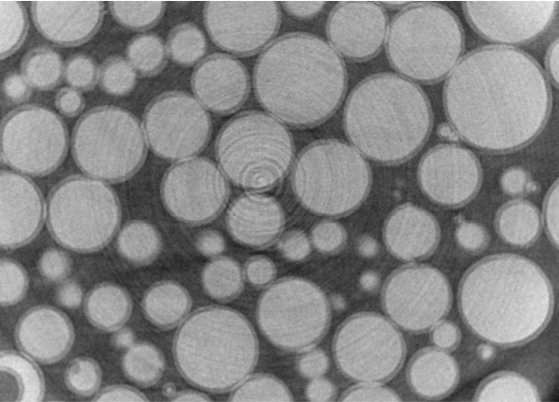

Artefacts circulaires


Les artefacts circulaires résultent d'une réponse non linéaire du détecteur qui génère des artefacts circulaires centrés sur l'axe de rotation. Cette correction agit directement sur les projections et préserve les caractéristiques et la résolution de l'image.

La reconstruction peut être lancée pendant l'acquisition. Les réglages des paramètres de reconstruction peuvent ainsi être effectués avant la fin du scan.

2 mises à jour par an
X-Act évolue

Notre équipe travaille en permanence pour offrir aux utilisateurs la meilleure expérience de X-Act, en se concentrant sur le traitement d'images de haut niveau et la reconstruction tomographique. X-Act est amélioré grâce à des innovations, spécialement développées pour améliorer ses capacités, augmenter sa vitesse ou proposer des fonctionnalités que l'industrie n'a jamais vues auparavant. Depuis le début, l'esprit flexible de X-Act a été conservé, faisant de ce logiciel un outil de tomographie parfait pour chaque application.
